50W100 Wirewound Widerstände nicht brennbaren flachen der hohen Leistung des Ohm-J
Struktur:
hat flaches röhrenförmigeskeramisches 1.A zwei Anschlüsse und ist entweder mit Kupferdraht oder Chromlegierungsdraht als Widerstandelement gedreht. Es wird mit einem nicht brennbaren Hochtemperaturharz beschichtet. Wenn es, es abgekühlt wird und getrocknet wird, in der Isolierung durch einen Hochtemperaturprozeß vor der abschließenden Installation der Teilberge eingekapselt wird.
2.It wird hauptsächlich für Industrieanlagen verwendet, in denen Höhe begrenzt ist.
4.Non-inductive u. variable Art auf Anträgen;
5.Funktionsspannung und Nennwiderstandwert hängen mit dem Gesetz des Ohms zusammen.
6. Wegen der ausgezeichneten Wicklungen, können viele Hähne addiert werden, ist Widerstand niedrig, und PC-Brett ist einfügbar verwendbar, und für viele anderen integrierten.
Eigenschaften:
1.Rostfeste, ausgezeichnete Hitzebeständigkeit; der Widerstand hat kleinen Temperaturkoeffizienten und lineare Änderung.
2.It ist normal, dass der Widerstand raucht, als er in der ersten Energie verwendete.
3. Wegen der ausgezeichneten Wicklungen, können viele Hähne addiert werden, ist Widerstand niedrig, und PC-Brett ist einfügbar verwendbar, und für viele anderen integrierten Anwendungen.
treten kundenspezifische Spezifikationen 4.For, mit uns bitte in Verbindung, um die Details zu besprechen.
Widerstandtoleranzanforderung der Präzision 5.Support.
Spezifikation
| Leistung Charactertics |
|
| Test |
Zustände des Tests |
Testergebnisse |
| Widerstand-Toleranz |
Prüfungsspannung ≤3V, umgebende Temperatur 25℃ |
B---D---F---G---J--K |
| Bewertete Last |
40℃, Nennspannung, 1hour |
△R≤± (3%+0.1Ω) |
| Kurze Zeit-Überlastung |
Nennleistung mit 5mal für 10s |
△R≤± (0.2%+0.1Ω) |
| Dielektrische Widerstands-Spannung |
2 Zeiten Nennleistungs-Spannung +1kv Wechselstrom 60s (mit der Erdung), Durchsickern gegenwärtiges 2.5mA;
2 Zeiten Nennleistungs-Spannung +2kv Wechselstrom 60s (mit der Erdung), Durchsickern gegenwärtiges 2.5mA; |
△R≤± (0.1%+0.05Ω) |
| Isolationswiderstand |
DC 500V |
≥10GΩ1Min |
| Anschluss-Dehnfestigkeit |
40N |
Nicht weg |
| Erschütterungswiderstand |
1.5mm, 10-55-10Hz, jedes 2hours |
Kein Schaden, kein weg |
| Lasts-Leben |
an der Nennspannung 90 minimales "ON", 30 minimales "OFF", Gesamt-500hours |
△R≤± (3%+0.1Ω) |
| Niedrige Temperatur-Widerstand-Prüfung |
Speicher an -65℃±3℃ für 2H |
△R≤± (1%+0.1Ω) |
| Widerstand-Prüfung der hohen Temperatur |
Speicher bei 70 ℃± 2 ℃ für 16h, schließen den Nennspannung DC-Stromkreis für 1s an |
△R≤± (1%+0.1Ω) |
| Nicht-Entflammbarkeit |
10mal Nennleistung, Energie an für 5s |
ohne Verbrennung |
Anwendungen:
Weitverbreitet für Industrieanlagen, in denen Höhe begrenzte Anwendungen ist.
Diese Widerstände sind für pädagogische modellierende Anwendungen passend, die prüfende Last, die Industriemaschinen, Verteilung des elektrischen Stroms, Instrumente, Automatisierungssteuerinstallationen, etc.
Für kundenspezifische Spezifikationen treten Sie mit uns bitte in Verbindung, um die Details zu besprechen.

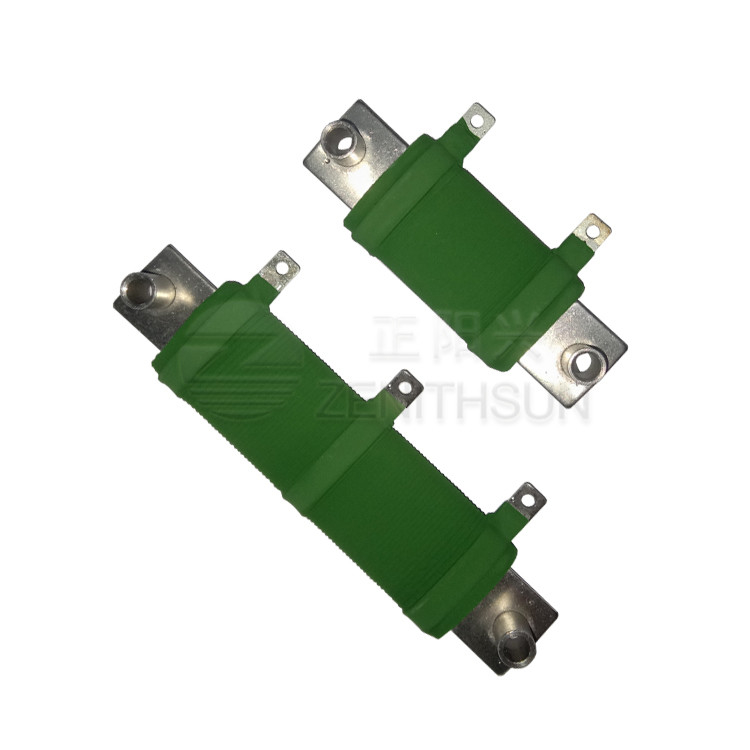

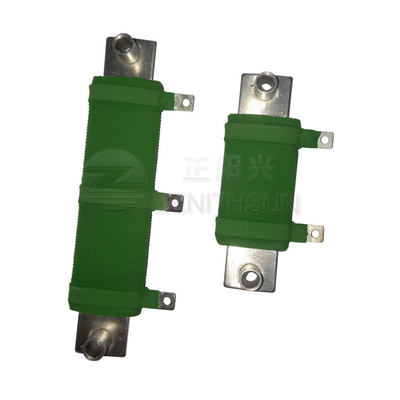

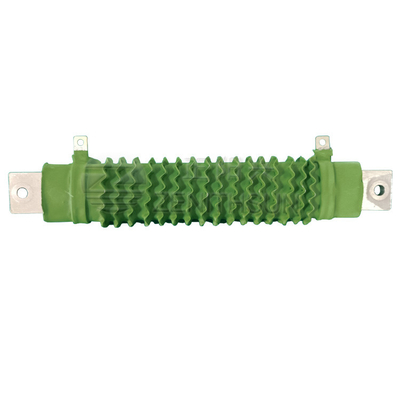

Produktimage
