der zylinderförmigen Hochspannungsanstiegswiderstand Teiler-Widerstände 10W 100M Precision High Voltage
Struktur:
1.Screen Drucken, Widerstandfilm druckte Schicht mit Stärke von den zehn Mikrometern, gesintert bei der Temperatur.
Film des Widerstandes 2.The mit Edelmetallrutheniumschlamm, mit stabilen elektrischen Eigenschaften.
Prozess 3.Technological: Elektrodendruckelektrodensinternwiderstand-Druckwiderstand, der mittlere das Printmediensintern, dann Widerstandanpassung, Schweißen, Verkapselung und andere Prozesse sintert.
Eigenschaften:
1.High Präzision, niedrige Temperatur-Koeffizient, Präzisions-Hochspannungsteiler;
2.Submerged im dielektrischen Öl oder im Epoxidharz für beste Gebrauchsergebnisse;
2.Non-Inductive, Widerstand-e-hoh Spannung, klein, hohe Leistung, langes Leben, Feuchtigkeitsbeständigkeit, hohe Stabilität;
Verhältnis 3.Dividing: 1:1000 oder 1:2000 or1: 4000 or1: 5000;
Spezifikationen:
| Leistung Charactertics |
|
| Test |
Zustände des Tests |
Testergebnisse |
| Widerstand-Toleranz |
Prüfungsspannung ≤3V, umgebende Temperatur 25℃ |
B--C--D---F---G---J--K |
| Temperatur-Koeffizienten |
R0: Widerstandswert der Raumtemperatur-(T0)
R1: Widerstandswert der Raumtemperatur-T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Kurze Zeit-Überlastung |
Nennleistung mit 5mal für 5 Sekunden, aber nicht in 1,5mal Umax |
△R≤± (0.2%+0.1Ω) |
| Isolationswiderstand |
DC 1000V |
≥10GΩ1Min |
| Lasts-Leben |
an der Nennspannung 90 minimales "ON", 30 minimales "OFF", Gesamt-1000hours |
△R≤± (0.5%+0.1Ω) |
| Feuchtigkeits-Widerstand |
Temp.: 40±2℃, Feuchtigkeit: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Hoher /Low-Temperatur-Widerstand |
Speicher an - ℃ 65 | 155 ℃ für 2H, Zyklus für 5mal |
△R≤± (0.2%+0.1Ω) |
| Betriebstemperatur |
-55℃~125℃ |
/ |
Anwendungen:
Weitverbreitet in den Hochspannungsbaumaschinen, medizinischer CT und Röntgenmaschinen, Hochspannungstestgerät, Hochspannungsstromversorgung, Vakuumausrüstung, Hochspannungsfrequenzumsetzer, Spannungsteiler, Hochspannungsstromkreis, Kondensatorentladungsstromkreis, Hochspannungspufferstromkreis, Umweltschutzausrüstung, elektrostatische Entstaubungsausrüstung, Stromnetz, Hochspannungsinstrumente und Meter, Impulsmodulator, Darstellungsausrüstung, Antriebspannungsgenerator, etc.

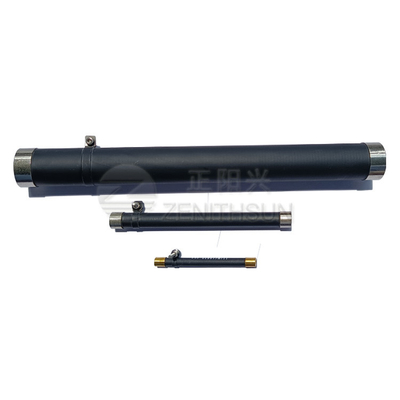

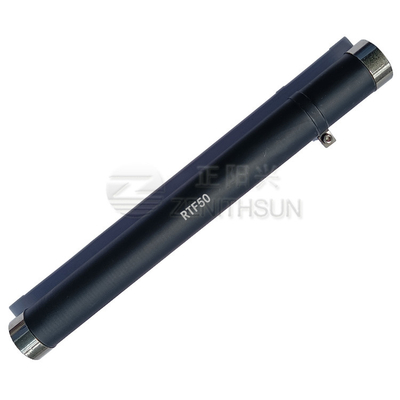

Produktimage:
