Nichtinduktive Thich Film High Voltage Power-Widerstände ohne Beschichtung
Struktur:
1.Screen Drucken, Widerstandfilm druckte Schicht mit Stärke von den zehn Mikrometern, gesintert bei der Temperatur.
Die Matrix ist keramisches 95% Aluminiumoxyd, mit guter Wärmeleitfähigkeit und hoher mechanischer Festigkeit.
Der Widerstandfilm mit Edelmetallrutheniumschlamm, mit stabilen elektrischen Eigenschaften.
Produkte 2.The sind mit einem Silikon verfügbar oder kleben Beschichtung, eine breite Palette von Toleranzen und von Temperaturkoeffizienten zu kennzeichnen.
Eigenschaften:
1.Non-Inductive, Widerstand-e-hoh Spannung, klein, hohe Leistung, langes Leben, Feuchtigkeitsbeständigkeit, hohe Stabilität.
Material 2.Lead: kupfern, verzinnt, Bolzen/screw-Endstöpsel;
3. kombinieren Hochspannungsleistungswiderstand-Reihen eigenes nichtinduktives Widerstandsystem und -entwurf, um Koeffizienten der niedrigen Temperatur, Niederspannungskoeffizienten, hohe Stabilität, erhöhte hohe Funktionierenspannungen und Anschlusswerte der hohen Leistung zu erzielen.
Spezifikationen:
| Leistung Charactertics |
|
| Test |
Zustände des Tests |
Testergebnisse |
| Widerstand-Toleranz |
Prüfungsspannung ≤3V, umgebende Temperatur 25℃ |
B--C--D---F---G---J--K |
| Temperatur-Koeffizienten |
R0: Widerstandswert der Raumtemperatur-(T0)
R1: Widerstandswert der Raumtemperatur-T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Kurze Zeit-Überlastung |
Nennleistung mit 5mal für 5 Sekunden, aber nicht in 1,5mal Umax |
△R≤± (0.2%+0.1Ω) |
| Isolationswiderstand |
DC 1000V |
≥10GΩ1Min |
| Lasts-Leben |
an der Nennspannung 90 minimales "ON", 30 minimales "OFF", Gesamt-1000hours |
△R≤± (0.5%+0.1Ω) |
| Feuchtigkeits-Widerstand |
Temp.: 40±2℃, Feuchtigkeit: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Hoher /Low-Temperatur-Widerstand |
Speicher an - ℃ 65 | 155 ℃ für 2H, Zyklus für 5mal |
△R≤± (0.2%+0.1Ω) |
| Betriebstemperatur |
-55℃~125℃ |
/ |
Anwendungen:
Präzisions-Hochspannungsleistungswiderstände sind entworfen, um die fordernden Bedingungen von TWT-Energieversorgern, von Elektronenmikroskopen, von Röntgenstrahlsystemen, VON CRT-Anzeigen der hohen Auflösung, von geophysikalischen Instrumenten und von Hochspannungsleitungen, die ideale Lösung zu erfüllen für alle Anwendungen in der Röntgenstrahltechnologie? nology, messende Hochspannungstechnologie und Energiekraftübertragungssysteme.

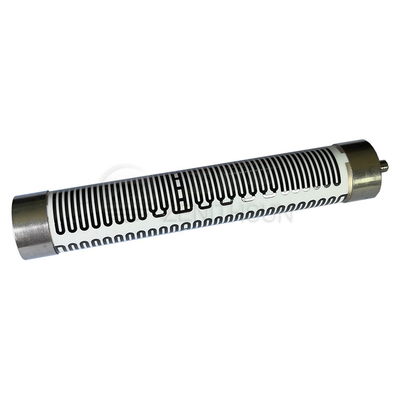

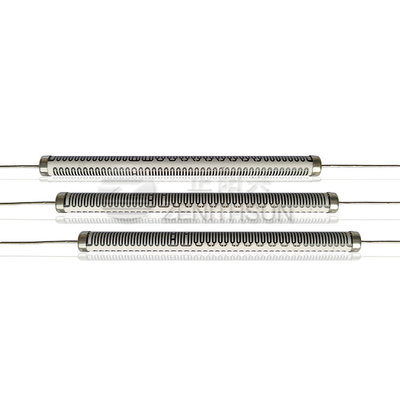

Produktimage:
Wie man einen Auftrag macht:
Modell nein. _Value_Tolerance
Zum Beispiel:
RIZ/RHP-39 200M 1%
