Hohe Präzision reparierte Metallschichtwiderstand des Schichtwiderstand-1/8W 3W MF,

Mf-Metallschichtwiderstand, hoher Messwiderstand, 1/8W zu 3W

Struktur:

Ist Metallschichtwiderstände 1.ZENITHSUN eine dünne Metallschicht, die (Bedampfen) auf einem zylinderförmigen, hohen Reinheitsgrad gespritzt wird, keramischer Kern. Das niedergelegte Metall wird künstlich gealtert, indem man für einen langen Zeitraum ihn bei einer niedrigen Temperatur hält. Dieses ergibt eine bessere Genauigkeit für den Widerstand. Das Widerstandmaterial ist häufig Nickelchrom (NiCr), aber für spezielle Anwendungen werden andere Legierungen, wie Zinn und Antimon, Gold mit Platin und Tantalnitrid benutzt.
2.On beide Enden der Metallschichta Abdeckung ZENITHSUN Metallwird mit den Verbindungsführungen gedrückt.
3.The wünschte Widerstand wird erzielt, indem es einen gewundenen geformten Schlitz in der dünnen Metallschicht schnitt.
Widerstand 4.ZENITHSUN MF wird mit einigen beschichtenden Schichten bedeckt, die einzeln gebacken werden. Die Beschichtung schützt sich gegen Feuchtigkeit und mechanische Belastungen.
Wert des Widerstandes 5.The wird durch Farbcodebänder markiert.

Eigenschaft:

1.Reliability.
2.Low TCR: ±50ppm/℃ zu 100ppm/℃
Präzision 3.High: ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% sind verfügbar.
4. lärmarm.
Linearitäten 5.High
Koeffizient der Spannung 6.Low

Anwendung:

in den Stromkreisen, in denen feste Toleranz, Koeffizient der niedrigen Temperatur und lärmarme Eigenschaften wichtig sind, sind ZENITHSUN-Metallschichtwiderstände häufig benutzt. Beispiele von Anwendungen sind aktive Filter oder Brückenschaltungen.

Spezifikationen:

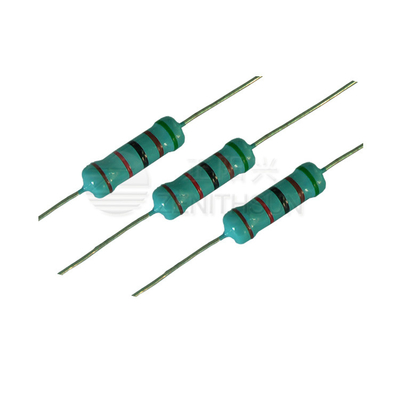

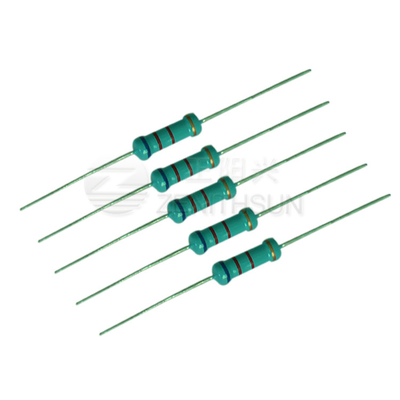

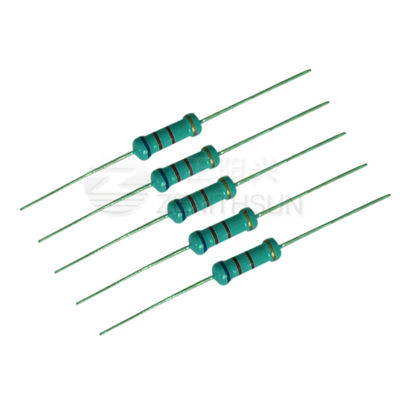

Bild:
